EtherCAT VS Pulse: Sebuah revolusi dalam kontrol mesin pemotongan laser

2025-06-11

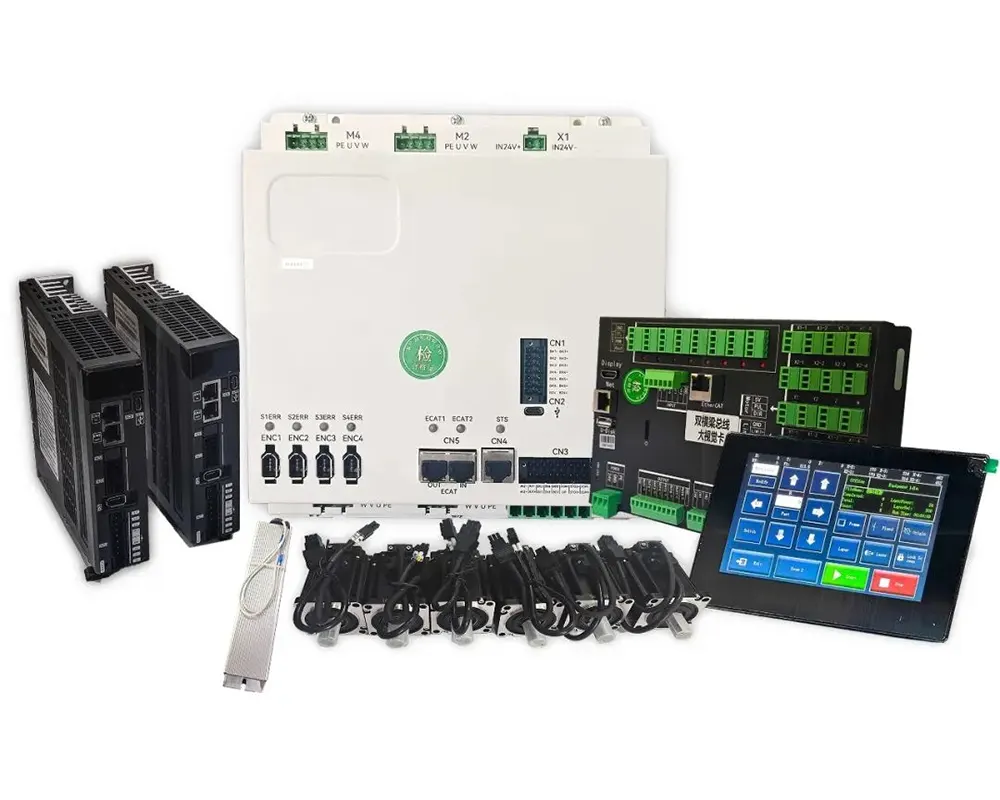

Di bidang pemotongan laser, pilihan sistem kontrol secara langsung mempengaruhi keakuratan, stabilitas, dan efisiensi produksi peralatan. Ketika kontrol pulsa tradisional secara bertahap menunjukkan cacatnya, kontrol EtherCAT telah menjadi pilihan pertama untuk manufaktur kelas atas. Hari ini kita akan menganalisis sistem kontrol EtherCAT yang dikembangkan oleh Zhiyuan(Shenyan) dari empat dimensi, mengungkap mengapa kontrol EtherCAT digunakan sebagai pengganti kontrol pulsa, dan membandingkan perbedaan keduanya secara mendetail!

1. Sinkronisasi gantri

Dalam kontrol pulsa tradisional, sistem gantri penggerak ganda mengandalkan frekuensi pulsa yang cocok. Namun, penundaan sinyal dan perbedaan respon motor sering kali menyebabkan distorsi sinar. Pada kecepatan tinggi, hal ini dapat menyebabkan gerakan tersentak-sentak atau bahkan kehilangan langkah. Kelemahan yang lebih penting adalah data posisi motor hilang setelah listrik padam, sehingga memerlukan penempatan ulang secara manual, yang memakan waktu dan rentan terhadap kesalahan.

Sebaliknya, kontrol EtherCAT memungkinkan umpan balik real-time dari encoder pada kedua motor, menyesuaikan distribusi torsi secara dinamis untuk menjaga sinkronisasi. Bahkan pada kecepatan 2000 mm/s, kesalahan sinkronisasi dapat dijaga dalam ±3μm. Setelah listrik padam, sistem melakukan koreksi posisi otomatis, sehingga dapat langsung menyala kembali tanpa intervensi manual. Hal ini sangat mengurangi risiko pemborosan material karena kehilangan langkah, yang umum terjadi pada sistem pulsa.

2. Imunitas Interferensi

Lingkungan elektromagnetik internal mesin pemotongan laser sangat kompleks, sehingga kelemahan sistem kontrol pulsa semakin jelas:

Setiap sumbu memerlukan pulsa, arah, dan jalur sinyal pengaktifan yang terpisah, sehingga menghasilkan sejumlah besar kabel. Hal ini meningkatkan risiko gangguan elektromagnetik dan hilangnya sinyal pulsa.

Transmisi jarak jauh memerlukan kabel berpelindung tambahan, sehingga meningkatkan biaya dan kesulitan pemeliharaan.

Sebaliknya, sistem kontrol EtherCAT hanya memerlukan satu kabel twisted pair berpelindung untuk menghubungkan semua perangkat secara daisy-chain. Pengaturan ini memberikan kinerja anti-interferensi yang luar biasa, berkat fitur seperti pemeriksaan kesalahan CRC dan mekanisme transmisi ulang.

Dibandingkan dengan sistem pulsa 4-sumbu tradisional yang memerlukan hingga 16 jalur sinyal, kontrol EtherCAT mengurangi pengkabelan sebesar 90%, mempersingkat waktu perakitan secara signifikan, menurunkan tingkat kegagalan sebesar 60%, dan sangat meningkatkan stabilitas sistem.

3. Pengoperasian & Pemeliharaan Cerdas

Sistem kontrol pulsa hanya dapat mengirimkan perintah secara searah, sehingga status motor berada dalam “zona buta”. Pemecahan masalah sangat bergantung pada pengalaman manual, sehingga risiko waktu henti menjadi tinggi dan pemeliharaan menjadi tidak efisien. Sebaliknya, kontrol EtherCAT memungkinkan komunikasi dupleks penuh, memungkinkan akses real-time ke status motor dan parameter sistem. Teknologi ini mendukung prediksi kesalahan cerdas dan kontrol adaptif, dengan keunggulan utama berikut: Pencatatan data siklus hidup penuh untuk motor dan sumbu.

Integrasi data historis berbasis cloud untuk ketertelusuran kondisi pergerakan setiap saat selama pemrosesan Pemulihan cepat setelah pemadaman listrik, meminimalkan waktu henti produksi. Tingkat kecerdasan ini meningkatkan keandalan dan mengurangi biaya pemeliharaan secara signifikan—menandai peningkatan besar dibandingkan sistem pulsa lama.

4. Peralihan Proses yang Mulus

Dengan kontrol pulsa, penyesuaian parameter apa pun biasanya memerlukan reboot mesin, sehingga sulit untuk mendukung peralihan cepat antara material atau metode pemrosesan yang berbeda.

Kontrol EtherCAT, di sisi lain, dapat diintegrasikan dengan perpustakaan proses berbasis cloud, memungkinkan pengguna untuk langsung memuat profil pemotongan yang telah ditentukan sebelumnya dengan satu klik. Hal ini memastikan adaptasi yang efisien terhadap permintaan produksi dalam jumlah kecil dan disesuaikan—sangat meningkatkan fleksibilitas dan produktivitas di lantai pabrik.

Kontrol EtherCAT Memungkinkan Umpan Balik Loop Tertutup Penuh untuk Presisi Unggul. Sistem kontrol EtherCAT mencapai kontrol tiga lapis—posisi, kecepatan, dan torsi—melalui mekanisme umpan balik loop tertutup penuh (Encoder → Driver → Controller).

Sebaliknya, kontrol pulsa bersifat loop terbuka atau semi-tertutup, sehingga memerlukan modul umpan balik tambahan untuk memperkirakan kinerja serupa. Mesin pemotongan laser kelas atas kini mengintegrasikan redundansi encoder absolut ganda (dipasang di sisi motor dan sisi beban), yang secara efektif menghilangkan kesalahan rantai transmisi. Desain canggih ini memastikan akurasi koreksi otomatis gantry dalam ±1μm, memberikan presisi dan keandalan luar biasa dalam aplikasi yang menuntut.

Kontrol EtherCAT telah menjadi persyaratan yang ketat untuk manufaktur kelas atas: Meskipun kontrol pulsa berbiaya rendah, sulit untuk memenuhi kebutuhan produksi berkecepatan tinggi, presisi tinggi, dan cerdas. Kontrol EtherCAT mendefinisikan ulang batas efisiensi pemotongan laser melalui empat keunggulan sinkronisasi presisi tinggi, kabel anti-interferensi, pemantauan waktu nyata, dan produksi fleksibel!
